Hippodrome Carré de Soie - Lyon, France

Produits

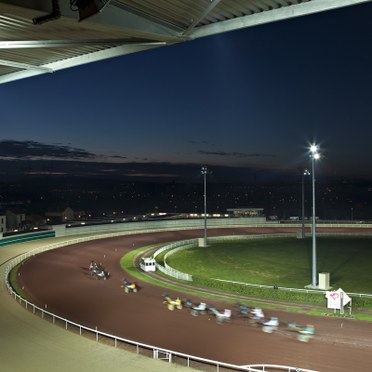

  • Carré de Soie racecourse, France

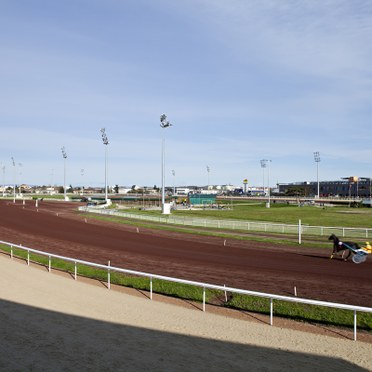

  • Carré de Soie racecourse, France
  • Efficacité de la source lumineuse

    Efficacité de la source lumineuse

    S’assurer que la lampe convertit efficacement l’électricité en lumière (lm/W).

  • Classification du ballast

    Classification du ballast

    Contrôler l’alimentation électrique de la source lumineuse (indice d’efficacité énergétique IEE).

  • Distribution lumineuse

    Distribution lumineuse

    La répartition lumineuse du projecteur de révolution permet un contrôle précis du faisceau pour l'application, afin de maximiser la lumière utile.

  • Efficacité du système

    Efficacité du système

    Combiner le contrôle optique et thermique au sein du luminaire (lm/W du luminaire).

  • Détection de la présence/de l’absence

    Détection de la présence/de l’absence

    Éclairer uniquement lorsque cela est nécessaire.

  • Gestion de la lumière du jour

    Gestion de la lumière du jour

    Réduire la lumière perdue pendant la journée.

  • Éclairement constant

    Éclairement constant

    Produire les niveaux lumineux corrects pendant la durée de la période de maintenance.

  • Gestion des scenario

    Gestion des scenario

    La séparation fonctionnelle de l’éclairage des deux pistes fournit des niveaux d'éclairage satisfaisant et sans excès de lumière sur les zones inutilisées.

  • Gestion horaire

    Gestion horaire

    Extinction automatique de toutes les lumières pendant les heures hors service.

  • Éclairage du plan de travail

    Éclairage du plan de travail

    Éclairage des zones de travail avec la quantité de lumière requise.

  • Zoning

    Zoning

    Le locale est organisé en zones selon les schémas d’occupation ou de l’emplacement des fenêtres.location.

  • Plan de maintenance

    Plan de maintenance

    L’entretien doit être effectué en fonction du temps d’utilisation de l’installation, de sa performance et de son environnement.

  • Lumière perdue

    Lumière perdue

    Un projet d'éclairage de grande qualité allié au contrôle optique précis du luminaire minimise la lumière diffusée sur les zones adjacentes, ce qui réduit la consommation d'énergie et utilise la lumière efficacement.

  • Réflexion des surfaces

    Réflexion des surfaces

    Tirer parti de la lumière se réfléchissant sur les surfaces de l’espace.

  • Visualisation de la consummation

    Visualisation de la consummation

    Permettre de constater rapidement le résultat des mesures prises sous forme d’augmentation ou de diminution de la consommation énergétique afin de favoriser un comportement responsable.

Des projecteurs haute performance éclairent le nouvel hippodrome de Lyon

L’hippodrome de Lyon « Carré de Soie » est un tout nouvel hippodrome éclairé par Thorn. Il comporte deux pistes ; une de galop/d’obstacles (1 425m), et une pour les courses attelées (1 200m).

La performance technique était une condition essentielle pour ce projet d’éclairage. Une exigence au niveau des normes nationales et internationales était de rigueur pour répondre aux besoins de la chaîne de télévision Equidia qui retransmet la plupart des courses. Mise à part un éclairage de haute performance, un minimum de nuisances lumineuses était essentiel en raison d’une zone résidentielle aux abords du champ de course.

En travaillant aux cotés des installateurs, Bouygues Energie Services et Citeos, Thorn a été choisi pour concevoir et fournir l’éclairage en raison de sa forte présence régionale et de sa capacité à fournir des solutions techniques complexes, unanimement reconnues

Points clés

  • 19 mâts pour 409 projecteurs Mundial R et 10 projecteurs Champion
  • Niveau d’éclairement : De 625 Lux pour les virages et les lignes opposées (Retransmission TV) à 1 600 Lux pour la ligne d’arrivée (« photo finish »).
  • Puissance totale installée : 879,9 kW incluant 438,9 kW pour la piste de galop et d’obstacles et 420 kW pour la piste de course d’attelage

L’éclairage conçu pour les applications sportives

Pour les pistes, les très bonnes performances et la forte puissance du projecteur Mundial R (2kW-HF) ont été choisies. Conçu pour les applications sportives, il comporte un réflecteur circulaire avec une distribution de révolution pour concentrer le flux et atteindre alors un bon facteur d’utilisation (moins de perte lumineuse et moins d’éblouissement). Le luminaire Mundial R offre aussi d’excellentes performances photométriques pour permettre une retransmission pour la TV haute définition.

La zone centrale (évènements) est éclairée par le projecteur à décharge Champion (2kW). Celui-ci offre un contrôle optique avancé, intégrant le concept de "surface émissive plane" et une visière intégrée pour réduire l'éblouissement et les nuisances. L’optique de haute efficacité et la distribution précise de la lumière réduisent davantage la perte inutile de lumière.

Le résultat obtenu est un hippodrome dernier cri en matière d’éclairage. Le personnel des « Hippodromes de Lyon » est extrêmement satisfait du résultat.
